Cuscinetti assiali a sfere

I cuscinetti assiali a sfere sono adatti per reggere carichi assiali in un solo senso e a vincolare l’albero da un lato. I cuscinetti sono scomponibili e il loro montaggio é semplice.

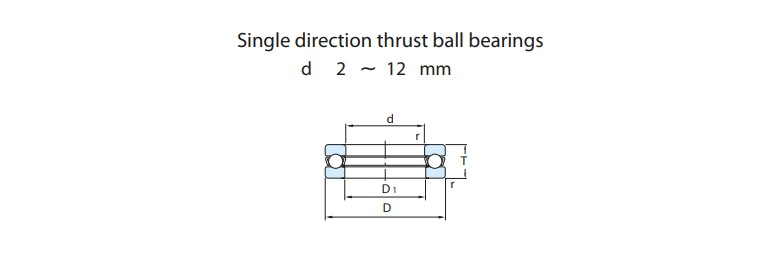

CUSCINETTI ASSIALI A SFERE A SEMPLICE EFFETTO
I cuscinetti assiali a sfere della linea PF Quality sono progettati per supportare carichi applicati in una sola direzione e per fissare l'albero su un lato. Non sono idonei per sopportare carichi radiali.

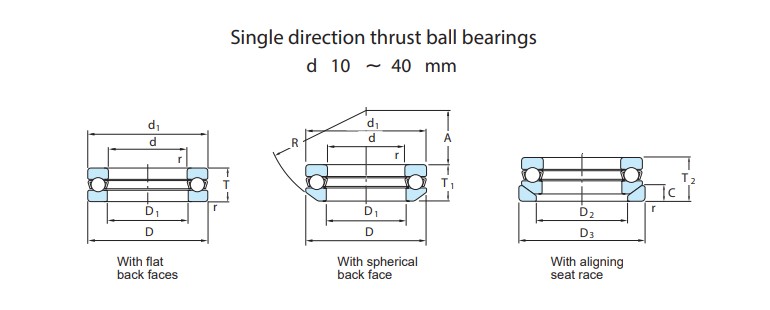

Questi cuscinetti sono composti da una ralla per albero con una pista a gola, una gabbia contenente le sfere e una ralla di alloggiamento (o esterna) anch’essa dotata di una pista a gola. La ralla di alloggiamento può presentare una superficie piana o sferica, a seconda delle necessità specifiche. I vari elementi possono essere montati separatamente in quanto i cuscinetti sono scomponibili e il loro assemblaggio risulta semplice.

CUSCINETTI ASSIALI A SFERE A DOPPIO EFFETTO
I cuscinetti assiali a sfere a doppio effetto hanno la capacità di sostenere carichi assiali provenienti da entrambe le direzioni, vincolando l'albero in direzione assiale, ma non sono progettati per carichi radiali. La loro struttura include una ralla per albero, due ralle di alloggiamento e due unità di gabbie con sfere. Anche questi cuscinetti sono facilmente scomponibili e semplificano le operazioni di montaggio e smontaggio.

I cuscinetti PF Quality assiali a sfere a doppio effetto possono anche compensare eventuali disallineamenti assiali utilizzando piastre orientabili, che non vengono fornite insieme al cuscinetto. Le ralle di alloggiamento e le unità gabbia-sfera utilizzate sono le stesse impiegate nei cuscinetti a semplice effetto.
