Cuscinetti orientabili a rulli

I cuscinetti orientabili a rulli sono dotati di un gran numero di rulli simmetrici di grande diametro; presentano una capacita’ di carico molto elevata, ed essendo orientabili non risentono degli errori di allineamento dell’albero rispetto all’alloggiamento nè delle inflessioni dell’albero stesso.

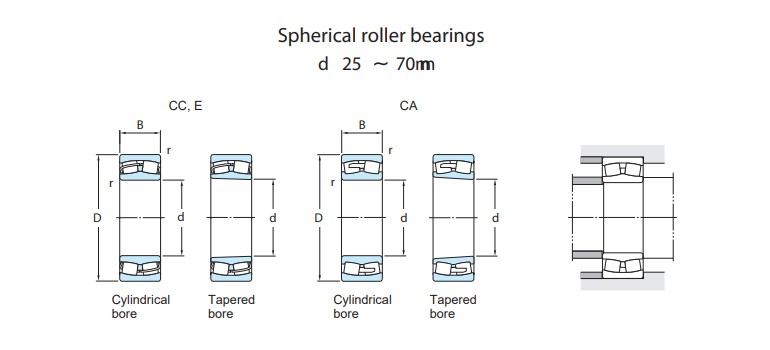

I cuscinetti orientabili a rulli (PF Quality) sono progettati con due corone di rulli che rotolano su una singola pista sferica ricavata nell'anello esterno. Le due piste corrispondenti dell'anello interno sono inclinate rispetto all'asse del cuscinetto. Questa configurazione permette loro di essere orientabili e di adattarsi a disassamenti moderati dell'albero rispetto all'alloggiamento, senza compromettere il funzionamento, né risentire dell'inflessione. Sono in grado di sostenere carichi radiali e assiali in entrambe le direzioni.

Per quanto riguarda i cuscinetti orientabili a rulli, si distinguono diverse tipologie:

Cuscinetti aperti:
Questi cuscinetti sono realizzati in diverse varianti a seconda delle dimensioni e della serie. Sono disponibili con foro conico o cilindrico. Il foro conico può presentare una conicità di 1:30 (serie 240, 241, 248 e 249, indicati dal suffisso K30) o di 1:12, quest'ultimo contrassegnato dalla lettera K. Inoltre, una scanalatura circonferenziale e tre fori di lubrificazione sull'anello esterno semplificano le operazioni di lubrificazione del cuscinetto.

Cuscinetti con tenute incorporate:
Questi cuscinetti sono dotati di tenute rinforzate tramite lamierini d'acciaio, realizzate in gomma nitrilica e lubrificate con grasso specifico per altissime pressioni. È importante non superare i 80°C e non sottoporre a lavaggi questi cuscinetti.

Cuscinetti per applicazioni vibrazionali:
Nelle applicazioni vibrazionali, come nei vagli o negli eccitatori, i cuscinetti subiscono sollecitazioni maggiori rispetto ai cuscinetti standard.
