Cuscinetti radiali rigidi a sfere

I cuscinetti radiali a sfere sono impiegati in un ampia varietà di applicazioni. Struttura semplice, non scomponibili, adatti a velocità elevate e con esigenze modeste per quanto riguarda esercizio e manutenzione.

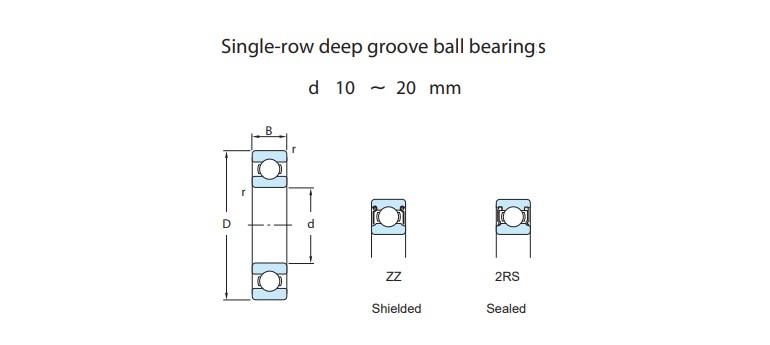

PF Quality offre una gamma diversificata di cuscinetti radiali, ciascuno con specifiche tecniche distintive e applicazioni meccaniche uniche. I cuscinetti radiali a una corona di sfere, disponibili in vari modelli, possono essere classificati in:

• Cuscinetti standard
• Cuscinetti con guarnizioni
• Cuscinetti progettati con scanalature per l'anello di ancoraggio (con o senza anello di ancoraggio).

Questi cuscinetti, grazie alla loro struttura semplice e non smontabile, non richiedono particolari esigenze di manutenzione. Sono noti per la loro robustezza e per le eccellenti prestazioni che offrono anche a velocità elevate, rendendoli affidabili e versatili in numerose applicazioni meccaniche.

I cuscinetti radiali a una corona di sfere di PF Quality si distinguono per le loro gole profonde e per un’elevata oscillazione, che offre un alto rapporto tra il raggio della pista di rotolamento e il diametro delle sfere. Questa caratteristica consente loro di sostenere, oltre ai carichi radiali, anche le forze assiali in entrambe le direzioni.

Per richieste particolari relative ai cuscinetti radiali a una corona, è possibile contattare il servizio tecnico di PF Quality. Per dettagli riguardanti misure o specifiche morfologiche dei cuscinetti, si invita a rivolgersi all'ufficio tecnico applicativo FCM.

Cuscinetti Standard
I cuscinetti PF Quality sono progettati senza guarnizioni, in configurazione aperta.

Cuscinetti con Guarnizioni
I modelli più comuni sono disponibili anche con guarnizioni integrate. Questi cuscinetti sono progettati per un lubrificante a vita e non necessitano di manutenzione. Il tipo di grasso utilizzato varia in base alle dimensioni del cuscinetto, con un riempimento che va dal 20% al 30% dello spazio interno. È importante non esporli a temperature superiori agli 80 °C e non lavarle per garantire un funzionamento ottimale.

Su richiesta, si possono realizzare cuscinetti speciali con diversi gradi di riempimento o lubrificanti specifici. Questi cuscinetti si riconoscono per i suffissi Z e ZZ.

Le guarnizioni sono in lamiera d'acciaio e presentano un design labirintico intorno alla superficie cilindrica esterna dell'anello interno.

I cuscinetti schermati sono ideali per applicazioni in cui ruota l'anello interno. Se invece è l’anello esterno a ruotare, specialmente a velocità elevate, potrebbe verificarsi una fuoriuscita di grasso.

Cuscinetti radiali rigidi a due giri di sfere
I cuscinetti radiali a doppia corona di sfere sono altamente raccomandati per le applicazioni in cui i cuscinetti a singola corona non offrono sufficiente capacità di carico. Pur mantenendo le stesse misure di diametro esterno e foro, i cuscinetti a doppia corona risultano leggermente più voluminosi rispetto ai modelli a singola corona delle serie 62 e 63, ma vantano una notevole superiore capacità di carico.

Questi cuscinetti sono disponibili esclusivamente nella versione aperta, privi di tenute o schermi protettivi.
